Sensores electrostáticos

Un sensor electrostático mide el potencial de carga de un objeto para identificar y diagnosticar dónde se acumula la estática. Un electrodo sensor mide la intensidad del campo eléctrico del objetivo cargado; esa carga inductiva genera una corriente que se convierte en una señal de tensión y de ahí se obtiene el potencial. La medición depende de la distancia (a mayor distancia, menor valor) y del tamaño del objetivo, por lo que se instala a una distancia de referencia; la Serie SK corrige automáticamente el error por distancia ingresando la distancia de instalación.

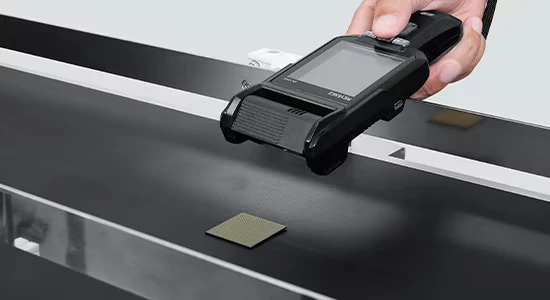

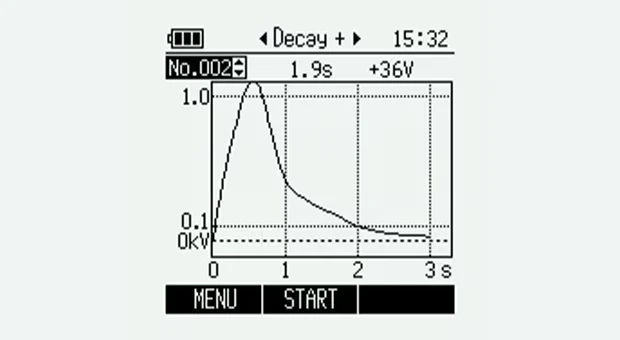

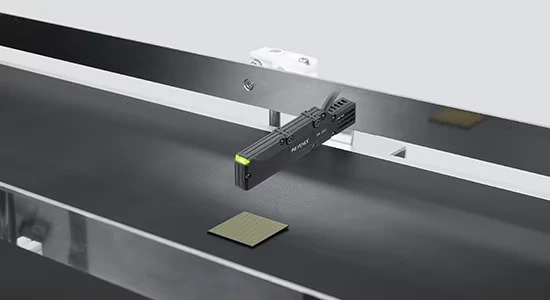

La Serie SK es un sensor en línea: se instala fijo en la línea de fabricación y mide la carga de forma continua y en tiempo real, ideal para monitorear el proceso, controlar ionizadores y registrar datos por red. La Serie SK-H es un instrumento portátil de alta precisión: se lleva a cualquier punto para medir la carga donde haga falta, con rangos de hasta ±50 kV, y además mide temperatura y humedad. El SK-H evalúa el rendimiento de un ionizador (velocidad y balance de eliminación), mientras que el SK es el indicado para vigilancia permanente en la línea.

La estática provoca adherencia de polvo y partículas, problemas de transporte, daños por descarga electrostática (ESD) en componentes electrónicos y defectos de recubrimiento o impresión, que se traducen en productos defectuosos, paradas y menor rendimiento. Medir la carga en los puntos donde se genera permite detectar el problema antes de que cause defectos, verificar si las contramedidas y los ionizadores funcionan, y decidir dónde eliminar la estática. La medición temporal convencional no capta problemas con objetivos en movimiento o cambios ambientales; el monitoreo continuo sí.

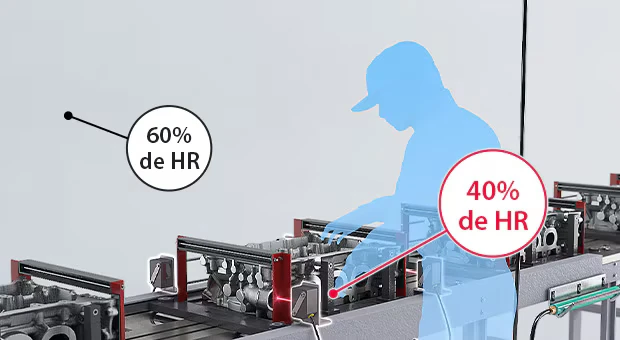

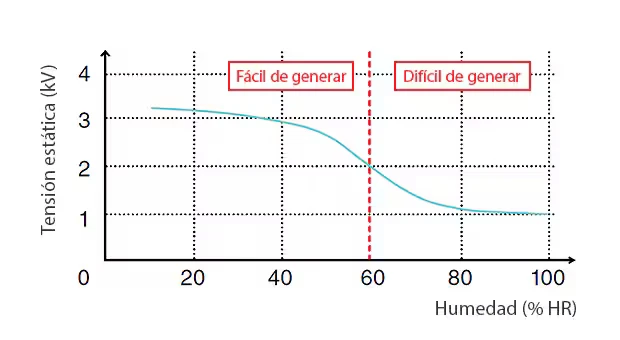

Existe una relación directa entre humedad y estática: con humedad relativa alta (aproximadamente 60 % o más) la generación de estática es menos probable, y con aire seco, más. Como la temperatura varía dentro de una misma sala, la humedad alrededor del equipo puede ser menor que en el resto del ambiente. Medir carga y humedad al mismo tiempo —como hacen las Series SK y SK-H— permite determinar si un área es propensa a problemas por aire seco y definir la contramedida adecuada.

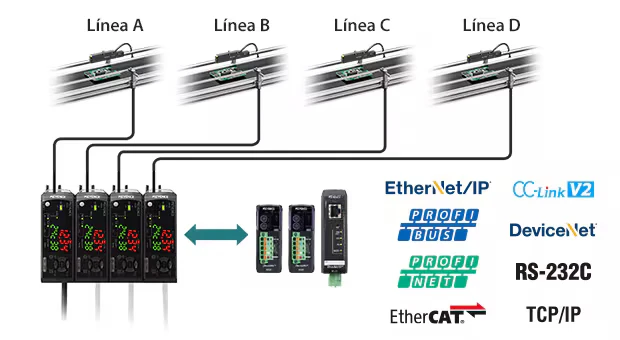

La Serie SK trae de fábrica un sistema de evaluación de 3 salidas independientes y una salida analógica de voltaje/corriente para emitir la carga del objetivo junto con la temperatura y la humedad. Con una unidad de comunicación se transmiten simultáneamente los datos de hasta 8 unidades principales y de expansión, y se pueden leer datos y reescribir configuraciones desde PC y PLC, reduciendo las horas-hombre de configuración y operación. Es compatible con las principales redes industriales: EtherNet/IP, PROFINET, PROFIBUS, CC-Link, DeviceNet, EtherCAT, RS-232C y TCP/IP.

Los sensores electrostáticos se usan en electrónica y semiconductores, automotriz, alimentos y bebidas, farmacéutica, y plásticos y films:

• Electrónica: medición de la carga de PCB para prevenir daños por ESD durante el montaje y la inspección.
• Automotriz: control de la carga de paragolpes y piezas tras el moldeo, para evitar adherencia de polvo antes de la pintura.
• Alimentos y farmacéutica: medición de la carga en el transporte de comprimidos y films para prevenir defectos y contaminación.

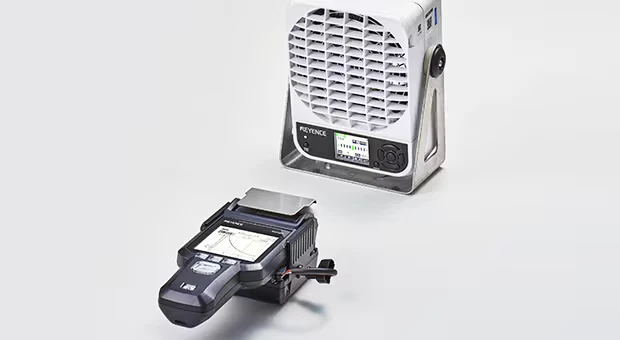

• Evaluación de ionizadores: medir delante y detrás del ionizador para comprobar el efecto de eliminación durante la instalación, los cambios y las inspecciones periódicas.

Si se necesita vigilancia permanente en una línea de fabricación e integración con el PLC y las redes, corresponde el sensor en línea Serie SK; si se necesita medir en distintos puntos, registrar datos y evaluar el desempeño de los ionizadores, corresponde el portátil de alta precisión Serie SK-H. GAIA Industrial, integrador y distribuidor oficial de Keyence en Argentina y Uruguay, acompaña la selección con soporte de ingeniería local y soluciones llave en mano: instalación, integración con la línea, el PLC y las redes, configuración y capacitación, junto con la línea de ionizadores para eliminar la estática que se detecte.
