Cortinas de seguridad

Es un dispositivo de seguridad que crea una barrera invisible alrededor de un peligro, mediante un arreglo de haces de luz entre un transmisor y un receptor. Cuando algo interrumpe uno de los haces, la cortina envía la señal para detener la máquina. Se usa principalmente como protección de personal (machine guarding) en automatización industrial, en accesos que requieren entrar con frecuencia.

A diferencia de un sensor fotoeléctrico común, una cortina de seguridad se autodiagnostica de forma permanente mediante señales redundantes: si detecta una falla interna, entra en estado de error y detiene el peligro.

La diferencia es crítica y es la certificación de seguridad. Una cortina de luz de seguridad tiene función de autodiagnóstico: ante una falla interna entra en estado de error y detiene la máquina. Un sensor de área que no está certificado para seguridad normalmente no la tiene, por lo que ante una falla podría dejar la máquina operando y generar una situación peligrosa. Donde exista riesgo de lesión corresponde usar un dispositivo certificado, como una cortina de luz de seguridad.

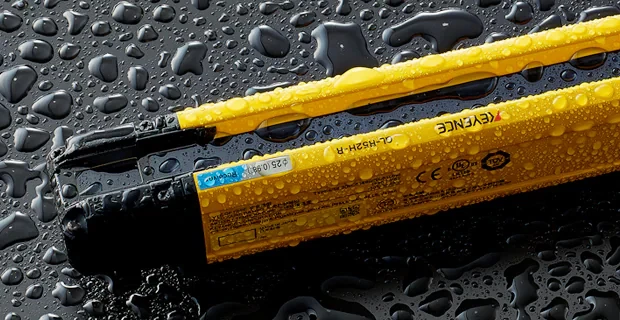

Cumplen los requisitos más estrictos: Type 4 (IEC 61496-1 / IEC 61496-2), SIL3 (IEC 61508), Categoría 4 y PL e (EN ISO 13849-1). Type 4 es el nivel más alto de desempeño de seguridad para un equipo de protección electrosensible (ESPE): exige un autodiagnóstico siempre activo que, ante un fallo, lleve el dispositivo a un estado seguro. Todos los modelos alcanzan además la clasificación de carcasa IP65/IP67 (IEC 60529).

• Muting (exclusión): inhabilita temporalmente la cortina de forma controlada, para que un objeto autorizado —por ejemplo un pallet o el producto en un transportador— pueda atravesar la zona sin detener la máquina, manteniendo la protección frente a personas.
• Blanking (supresión): ignora de forma permanente uno o varios haces ocupados por un elemento fijo de la máquina (una guía, un soporte o una pieza), para poder instalar la cortina sin que ese objeto genere una parada.

La selección se define por la aplicación y la evaluación de riesgos:

• Capacidad de detección (resolución): define el tamaño mínimo de objeto detectable —ø14 mm para dedos, ø25 mm para manos o ø45 mm para cuerpo—, y de ella depende la distancia mínima de montaje respecto del peligro.
• Altura de protección y alcance necesarios según la abertura a proteger y la distancia entre transmisor y receptor.

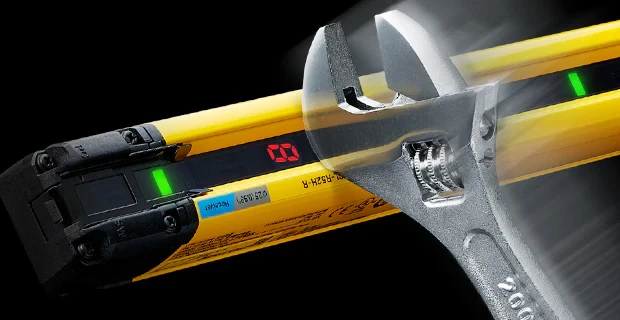

• Entorno: si hay golpes de piezas o herramientas, vibración, agua o aceite, conviene una carcasa metálica con lente empotrado como la de la Serie GL-R.

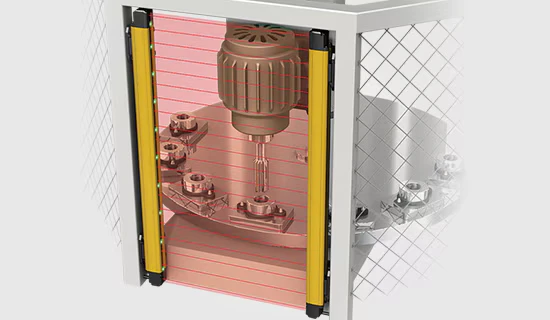

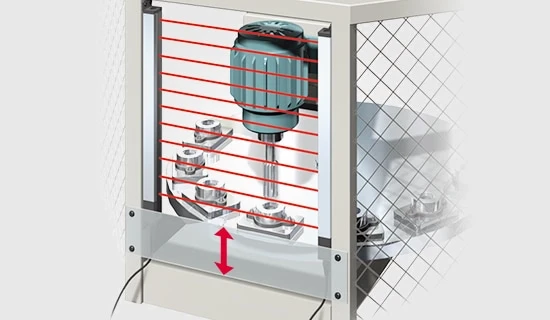

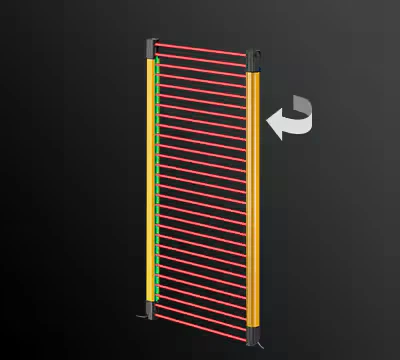

• Espacio de montaje: la Serie GL-V tiene un cuerpo de 22 × 22 mm sin zonas muertas, para instalar donde hay poco lugar.
• Integración: tipo de salida, conexión (la GL-V usa conector estándar M12 de 5 pines), compatibilidad con IO-Link y necesidad de relé de seguridad o funciones de muting y blanking.

El tiempo de respuesta también incide: cuanto más corto, menor es la distancia de montaje necesaria respecto del peligro. Nuestro equipo especifica el modelo y la longitud según el riesgo y el layout.

GAIA Industrial es integrador y distribuidor oficial de las cortinas de luz de seguridad Keyence en Argentina y Uruguay, con dedicación 100 % a la marca. Acompañamos todo el proyecto: selección del modelo según la evaluación de riesgos y el layout, provisión, integración con el circuito de seguridad y el PLC, y soporte de ingeniería local para la puesta en marcha y la alineación.

Sí. Además de proveer la cortina, entregamos la solución integrada: definimos la capacidad de detección y la altura de protección según el riesgo, calculamos la distancia de montaje, integramos con el circuito de seguridad, el relé y el PLC, y nos encargamos del montaje mecánico y eléctrico, la fabricación de tableros y soportes, la alineación, la puesta en marcha, la capacitación y el soporte posterior.
