Escáneres láser de seguridad

Es un dispositivo de detección diseñado para proteger a las personas. Barre un área con un haz láser y, si detecta a una persona o un objeto dentro de la zona configurada, envía la señal para detener la máquina o el peligro cercano. A diferencia de un sensor láser común, se autodiagnostica mediante señales redundantes: si detecta una falla interna, detiene el peligro.

Se usa habitualmente en reemplazo de tapetes de seguridad sensibles a la presión, guardas rígidas y, en algunos casos, cortinas de luz.

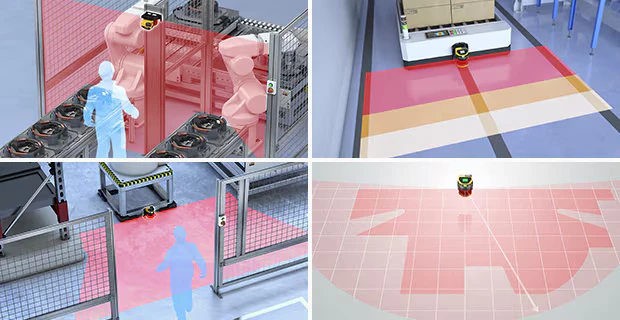

Cumple tres funciones principales:

• Protección de área: se instala en posición horizontal para vigilar una zona peligrosa; por ejemplo, para verificar que no quede ningún operario dentro e impedir el rearranque de la máquina si detecta a alguien.
• Protección de acceso: se instala en posición vertical para detectar el ingreso a una zona peligrosa y detener la máquina. Reemplaza a una cortina de luz, que necesita columnas a ambos lados del acceso.
• Prevención de colisiones: montado sobre un vehículo de guiado automático (AGV), detecta a los operarios cercanos para evitar choques. También se usa en vehículos guiados por rieles (RGV) y autoelevadores.

La zona de protección es 100 % configurable, incluso con formas complejas, y se puede cambiar según el layout de la máquina sin comprar piezas nuevas —a diferencia de los tapetes, donde habría que tener un stock de distintos tamaños y formas—. Como la detección es sin contacto, no se dañan por la caída de piezas ni por el paso de personas, que es la causa habitual de rotura interna de los cables de un tapete.

Frente a una cortina de luz, el escáner tiene muchas menos restricciones de ubicación: no necesita columnas a ambos lados del acceso y la alineación del eje óptico es muy simple. Usando varios escáneres se pueden eliminar los puntos ciegos por completo.

Un «banco» es la combinación de una zona de protección y una zona de advertencia. El escáner puede tener varios bancos configurados y conmutar entre ellos mediante señales externas, para seleccionar la zona más adecuada en cada momento: eso es el cambio de bancos. La Serie SZ-V permite registrar hasta 32 bancos, con una zona de protección y dos de advertencia por banco; la Serie SZ, hasta 16 juegos de zona de 3 zonas cada uno.

Es la función clave en los AGV —el banco cambia según la dirección de marcha para vigilar el entorno de forma continua— y en los robots colaborativos. Los escáneres de KEYENCE además monitorean el orden del cambio de bancos y generan un error si el comando llega fuera de secuencia, lo que evita operar con una zona de protección no deseada.

Las Series SZ-V y SZ están certificadas según los requisitos más exigentes para este tipo de dispositivo:

• IEC 61496: Type 3. Los escáneres láser se clasifican como Type 3 porque detectan por reflexión de la luz láser (la parte 2 —Type 2 y 4— cubre la detección por interrupción de un haz entre emisor y receptor). Type 3 exige además una reflectancia mínima del objetivo detectable de 1,8 %, resistencia a la luz ambiente y a los efectos de la suciedad, el fondo y las obstrucciones.
• IEC 61508: SIL 2. El SIL (nivel de integridad de seguridad) mide la probabilidad de que el sistema falle ante una solicitud; SIL 2 exige una tasa de fallo peligroso por unidad de tiempo de 10⁻⁷ o más y menor que 10⁻⁶.
• ISO 13849: PL d y Categoría 3. El PL (nivel de prestaciones) califica la capacidad del sistema de mando de ejecutar la función de seguridad; la Categoría 3 exige que la funcionalidad de seguridad no se pierda ante una falla en cualquier parte de la función.

GAIA Industrial es integrador y distribuidor oficial de los escáneres láser de seguridad Keyence en Argentina y Uruguay, con dedicación 100 % a la marca. Acompañamos todo el proyecto: selección del modelo según la evaluación de riesgos y el layout, definición de las zonas y los bancos, provisión, integración con el circuito de seguridad y el PLC, y soporte de ingeniería local para la puesta en marcha.

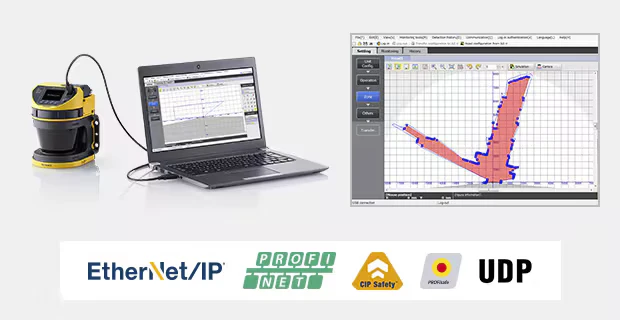

Sí. Además de proveer el escáner, entregamos la solución integrada: definimos si corresponde protección de área, de acceso o prevención de colisiones, configuramos las zonas de protección y advertencia y los bancos según el layout, calculamos la distancia de seguridad, integramos con el circuito de seguridad y el PLC —incluida la red de seguridad (CIP Safety, PROFIsafe) cuando aplica—, y nos encargamos del montaje, la fabricación de tableros y soportes, la puesta en marcha, la capacitación y el soporte posterior.
