Interruptores de seguridad

Es un dispositivo de enclavamiento (interlock) que impide el arranque o el funcionamiento de una máquina en una situación insegura, por ejemplo con una puerta o una guarda abierta. Los modelos con función de bloqueo, además, impiden que la puerta se abra mientras la máquina está en operación. Se instalan en puertas, vallas y cubiertas móviles que separan al operario del peligro.

Son un factor clave de la seguridad de máquinas y tienen normas de referencia propias: ISO 14119 (dispositivos de enclavamiento asociados a resguardos) e ISO 13849 (partes de los sistemas de mando relativas a la seguridad).

Es la decisión de selección más importante y depende de la inercia del peligro:

• Señal para liberar (GS-50): el bloqueo lo mantiene un resorte, así que la puerta sigue bloqueada incluso sin energía. Es la opción para peligros que no se detienen de inmediato por inercia —robots grandes, elementos rotativos, laminadoras— y garantiza el bloqueo también ante un corte de energía.
• Señal para bloquear (GS-70): el bloqueo lo mantiene un solenoide energizado, por lo que se libera apenas se corta la energía. Sirve cuando el peligro se puede detener de inmediato o se mantiene una distancia segura, y libera enseguida ante una falla.

Los modelos sin contacto (GS-10) detectan el estado de la puerta sin que el sensor y el actuador se toquen: al no tener mecanismo de bloqueo, no hay desgaste ni se generan partículas. Por eso son la opción habitual donde hay que evitar la contaminación del producto, como en entornos limpios y en la industria alimentaria. Su superficie es lisa, lo que evita que se adhieran o acumulen partículas extrañas, y alcanzan un grado de protección alto (IP65/IP67/IP69K) que soporta el lavado.

La norma ISO 14119 clasifica los actuadores de los dispositivos de enclavamiento según cuántos patrones de codificación admiten. Cuantos más patrones, más difícil resulta burlar el enclavamiento con un actuador de repuesto:

• Bajo: de 1 a 9 patrones de codificación.
• Medio: de 10 a 1000 patrones.
• Alto: 1001 patrones o más.

Con el aprendizaje de un actuador específico, la Serie GS admite el nivel alto —más de 1000 patrones distintos—, lo que permite usarla con mínimas restricciones de diseño.

La selección se define por la evaluación de riesgos y el entorno:

• Necesidad de bloqueo: si el peligro tiene inercia y no se detiene de inmediato, corresponde un modelo de bloqueo; si se detiene al instante, puede alcanzar uno sin contacto.
• Tipo de bloqueo: señal para liberar (GS-50) para peligros con inercia o para asegurar el bloqueo ante cortes de energía; señal para bloquear (GS-70) cuando conviene liberar apenas se corta la energía.
• Entorno: en entornos limpios o alimentarios, los modelos sin contacto (GS-10) evitan el desgaste y las partículas; toda la Serie GS alcanza IP65/IP67/IP69K.

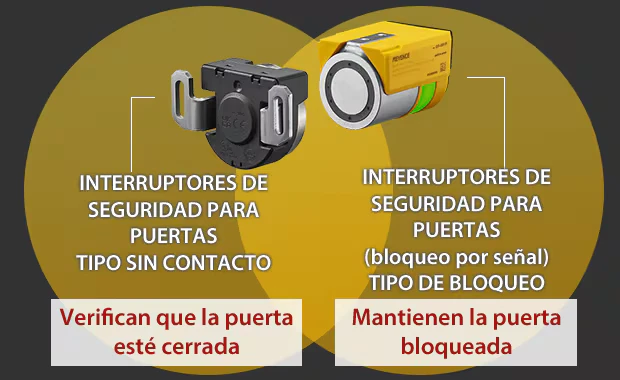

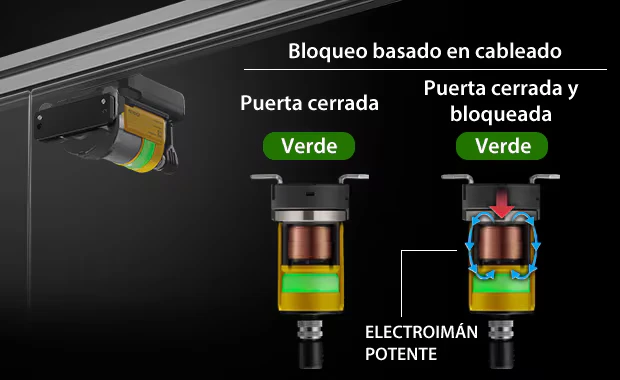

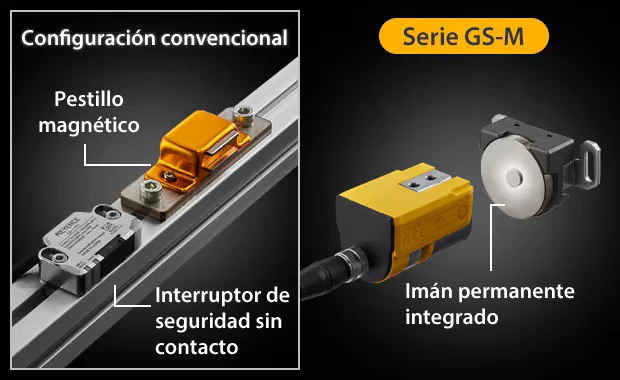

• Puerta y montaje: la Serie GS-M es ultra compacta y su bloqueo electromagnético con actuador flexible tolera la desalineación, lo que evita paradas por pandeo de la puerta o vibración.
• Integración: salida AUX en todos los modelos, salidas OSSD con EDM y reinicio manual, y conexión en cascada para unificar la salida de seguridad y reducir el cableado (hasta 30 unidades sin contacto o 25 de bloqueo, cumpliendo Categoría 4 y PL e).

GAIA Industrial es integrador y distribuidor oficial de los interruptores de seguridad Keyence en Argentina y Uruguay, con dedicación 100 % a la marca. Acompañamos todo el proyecto: selección del modelo según la evaluación de riesgos y el tipo de guarda, provisión, integración con el circuito de seguridad y el PLC, y soporte de ingeniería local para la puesta en marcha.

Sí. Además de proveer el interruptor, entregamos la solución integrada: definimos si corresponde bloqueo o sin contacto según el riesgo y la inercia de la máquina, resolvemos el montaje y los herrajes en la puerta, integramos con el circuito de seguridad, el relé y el PLC —incluida la conexión en cascada para reducir el cableado—, y nos encargamos de la fabricación de tableros y soportes, la puesta en marcha, la capacitación y el soporte posterior.
