Caudalímetros ultrasónicos

Los caudalímetros ultrasónicos infieren la velocidad del líquido a partir de ondas ultrasónicas que atraviesan la cañería, sin contacto con el fluido ni partes móviles. Dos tecnologías cubren distintos líquidos: tiempo de tránsito para líquidos limpios y Doppler para líquidos con sólidos en suspensión o burbujas. Las versiones clamp-on se montan sobre la cañería existente —sin cortarla ni detener el proceso— como medición permanente, temporal o para verificar la precisión de otros medidores.

  • Principio de medición

    Dos tecnologías: tiempo de tránsito para líquidos limpios y Doppler para líquidos con sólidos o burbujas.

  • Cómo mide

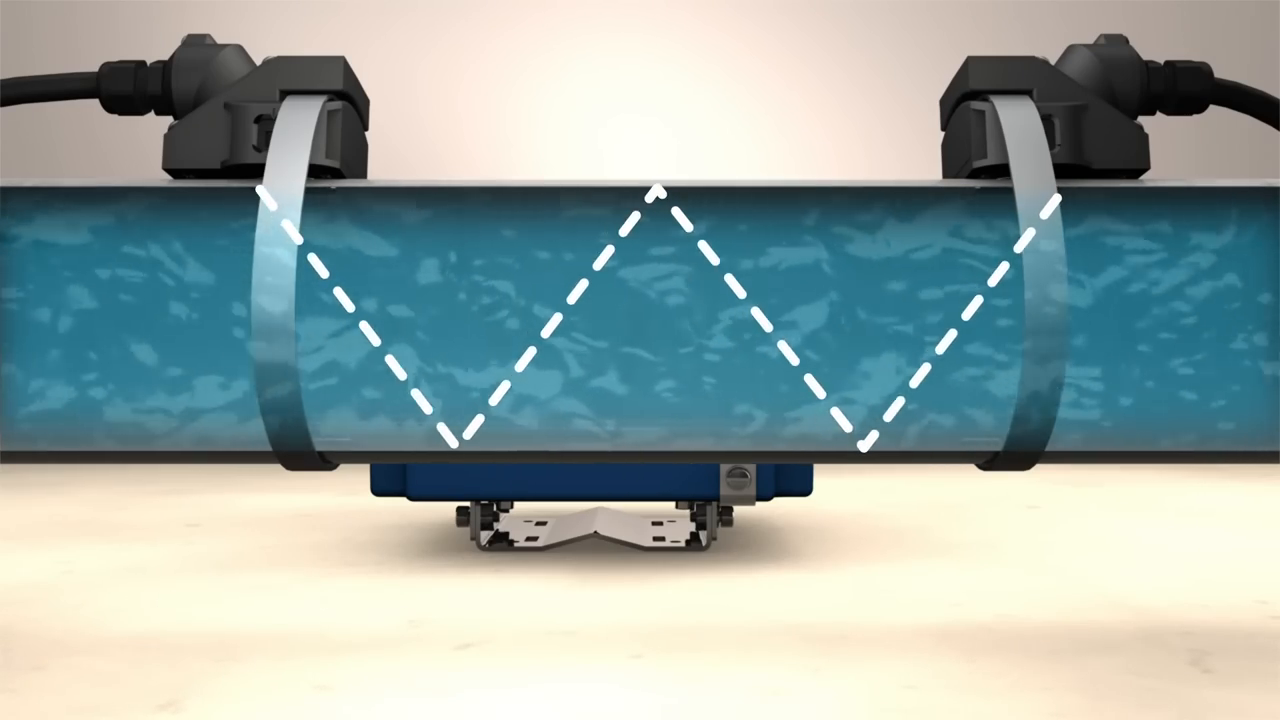

    Dos transductores montados por fuera de la cañería transmiten y reciben ráfagas ultrasónicas a través de la pared y el líquido.

  • Precisión

    El medidor nunca entra en contacto con el líquido ni interrumpe el servicio, sosteniendo la precisión entre aplicaciones.

  • Instalación flexible

    Clamp-on sin instalación permanente: una persona lo monta en menos de una hora.

  • Bajo mantenimiento

    Diseño sin partes móviles: mantenimiento mínimo y bajo costo de instalación y propiedad.

  • Aplicaciones

    HVAC y monitoreo de energía, tratamiento de agua, efluentes, agua producida, energía, alimentos y bebidas.

7 productos

  • Medidor de flujo ultrasónico de pinza Dynasonics® TFX-5000

    Dynasonics®

    Medidor de flujo ultrasónico de pinza (clamp-on) que se instala sin cortar ni perforar la cañería. De alta capacidad, suma funciones avanzadas y protocolos de comunicación industriales sin contacto con el líquido ni partes móviles.

    Diámetro
    15–1200 mm
    Rango de temperatura
    −40 a 176 °C
    Rango de flujo
    0,03–12 m/s
    Precisión
    ± 0,5 %
    Catálogo

    El medidor de flujo ultrasónico de pinza Dynasonics® TFX-5000 reduce el tiempo y el costo de instalación: las operaciones pueden continuar durante el montaje, que una sola persona completa en menos de una hora. Mide la velocidad del fluido desde el exterior de la cañería, sin contacto con el líquido ni pérdida de carga.

    CARACTERÍSTICAS

    • No invasivo / sin contacto: se monta por fuera de la cañería, sin penetrarla ni tocar el líquido. Ideal cuando el fluido no debe exponerse —líquidos cáusticos, aguas residuales sin tratar o agua ultrapura.
    • Configuración flexible: disponible en varias configuraciones para ajustarse a cada aplicación.
    • Mantenimiento mínimo: sin partes móviles, prácticamente sin necesidad de mantenimiento ni recambio de piezas durante la vida útil.
    • Datos mejorados: protocolos BACnet MS/TP (certificado BTL), BACnet/IP, EtherNet/IP y Modbus TCP/IP para integrarse a las operaciones existentes.

  • Medidor de flujo ultrasónico Dynasonics® U500w

    Dynasonics®

    Medidor de flujo ultrasónico de estado sólido en una cubierta compacta totalmente encapsulada, resistente a la intemperie y a los rayos UV. Para submedición en aplicaciones residenciales y comerciales, sin partes móviles.

    Diámetro
    15–101,6 mm
    Rango de temperatura
    1 a 60 °C
    Rango de flujo
    0,38–4163 L/min
    Precisión
    ± 1,5 %

    El medidor de flujo ultrasónico Dynasonics® U500w usa tecnología de estado sólido en una cubierta compacta y completamente encapsulada. Entrega lecturas precisas y elimina los errores de medición por arena, partículas en suspensión y fluctuaciones de presión.

    CARACTERÍSTICAS

    • Precisión sostenida: ±1,5 % en el rango de flujo normal, con un caudal mínimo extendido inferior al de los típicos medidores de desplazamiento positivo.
    • Información de medición avanzada: indica caudal y flujo inverso, datos que los medidores y registros mecánicos tradicionales no suelen ofrecer.
    • Diseño duradero: medidor y registro de una sola pieza, cubierta encapsulada resistente a la intemperie y a los rayos UV, sin partes móviles que se desgasten.

  • Medidor de flujo ultrasónico de pinza Dynasonics® TFX-500w

    Dynasonics®

    Medidor de flujo ultrasónico de tiempo de tránsito que mide el caudal volumétrico de agua limpia en cañerías de hasta 10 pulgadas. Diseño de pinza (clamp-on) que se instala sin cortar ni perforar la tubería.

    Diámetro
    15–250 mm
    Rango de temperatura
    −40 a 121 °C
    Rango de flujo
    0,03–12 m/s
    Precisión
    ± 1 %
    Catálogo

    Gracias a su diseño de pinza y su precisión, el Dynasonics® TFX-500w es una opción rentable para medir el caudal de agua en una amplia variedad de aplicaciones, sin cortar la cañería ni interrumpir el proceso.

    CARACTERÍSTICAS

    • No invasivo / sin contacto: se monta por fuera de la cañería, sin penetrarla ni tocar el líquido —ideal para líquidos cáusticos, aguas residuales sin tratar o agua ultrapura.
    • Instalación optimizada: se instala sin cortar la cañería, sin bridas, accesorios, drenajes ni purgas de aire.
    • Flexibilidad de aplicación: automatización de edificios, distribución de agua y recolección de aguas residuales, en instalaciones nuevas o reacondicionadas.
    • Datos mejorados: Modbus RTU o BACnet MS/TP (certificado BTL) sobre RS485, y BEACON/AquaCUE.

  • Medidor de flujo ultrasónico portátil Dynasonics® DXN-5P

    Dynasonics®

    Medidor de flujo ultrasónico híbrido portátil para diagnóstico de caudal: confirma rápidamente la lectura de otro medidor o registra datos de flujo y energía térmica durante períodos prolongados. Selecciona automáticamente entre tiempo de tránsito y Doppler.

    Diámetro
    15–1219 mm
    Rango de temperatura
    −40 a 121 °C
    Rango de flujo
    0,03–12 m/s
    Precisión
    ± 0,5 %
    Catálogo

    El Dynasonics® DXN-5P es un verdadero instrumento de flujo híbrido portátil, capaz de seleccionar el método óptimo —tiempo de tránsito o Doppler— para medir líquidos limpios o con gases y sólidos en suspensión.

    CARACTERÍSTICAS

    • Optimiza el rendimiento: identifica válvulas con fugas, bolsas de aire, aire atrapado o sedimentos que dañan el equipo o reducen la eficiencia.
    • Instalación optimizada: una sola persona lo sujeta a la cañería, sin drenar ni detener las operaciones.
    • Rango de visualización ampliado: se conecta por Bluetooth para monitorear las mediciones en la app SoloCUE® mientras se opera otro equipo.
    • Apto con RTD de pinza para medir energía térmica (calefacción/refrigeración).

  • Medidor de energía térmica ultrasónico Dynasonics® UHC-120

    Dynasonics®

    Medidor de energía térmica ultrasónico compacto para medición precisa de calefacción y refrigeración en residencias multifamiliares y edificios comerciales. Medidor estático sin partes móviles, con comunicación modular y aprobación EN1434.

    Diámetro
    15–40 mm
    Rango de temperatura
    5 a 90 °C
    Rango de flujo
    1,5–20 m³/h
    Precisión
    Clase 2 (EN1434)
    Catálogo

    El Dynasonics® UHC-120 mide la energía de calefacción y/o refrigeración consumida en residencias multifamiliares y edificios comerciales o de uso mixto. Al ser un medidor estático, no tiene partes móviles sujetas a desgaste; combina sensores de temperatura de alta precisión con medición de flujo ultrasónico.

    CARACTERÍSTICAS

    • Aprobaciones de agencias: precisión Clase 2 conforme a la Directiva de Instrumentos de Medición (MID) según EN1434 y Measurement Canada.
    • Comunicación modular: se agregan o adaptan distintas opciones de comunicación en cualquier momento.
    • Diseño compacto: integra sensores de flujo y temperatura en un solo paquete, apto para espacios reducidos como unidades con ventiloconvectores.

  • Medidor de flujo ultrasónico por efecto Doppler Dynasonics® DFX

    Dynasonics®

    Medidor de flujo ultrasónico por efecto Doppler de pinza (clamp-on) que mide líquidos aireados o con partículas en suspensión que reflejan la energía ultrasónica. Sin compatibilidad de fluidos ni pérdida de carga que atender.

    Diámetro
    6–3048 mm
    Rango de temperatura
    −40 a 90 °C
    Rango de flujo
    0,05–9 m/s
    Precisión
    ± 2 %
    Catálogo

    El Dynasonics® DFX mide el caudal de líquidos aireados o con partículas en suspensión por efecto Doppler. Su diseño de pinza optimiza la instalación y elimina las preocupaciones de compatibilidad de fluidos y de pérdida de carga.

    CARACTERÍSTICAS

    • Instalación optimizada: por su diseño de pinza se instala con las operaciones en marcha, sin clausurar procesos ni drenar cañerías.
    • Flexibilidad de aplicación: mide líquidos con partículas en suspensión o aireados —ideal para lodos de aguas residuales y barros.
    • Diseño simple: sin partes móviles, las necesidades de mantenimiento se reducen al no haber nada que se desgaste.
    • Amplio rango de velocidad: 0,05–9 m/s.

  • Sensor de flujo ultrasónico para riego Dynasonics® RS-900w

    Dynasonics®

    Sensor de caudal ultrasónico para flujos muy bajos, ideal para riego por zonas mixtas —goteo, rotores y difusores. Diseño simple, sin partes móviles, con instalación sencilla y rentable.

    Diámetro
    25,4 / 38,1 / 50,8 mm
    Rango de temperatura
    0 a 60 °C
    Rango de flujo
    0,98–757 L/min
    Precisión
    ± 2 % de la lectura
    Catálogo

    El sensor de caudal ultrasónico Dynasonics® RS-900w mide caudales muy bajos con precisión, ideal para sistemas de riego por zonas mixtas. La tecnología ultrasónica lee el flujo con mayor precisión y en un rango más amplio que los medidores mecánicos de impulsores tradicionales.

    CARACTERÍSTICAS

    • Amplio rango de flujo: capta flujos bajos y altos de los sistemas de riego de zonas mixtas y sus variaciones estacionales.
    • Diseño robusto: sin partes móviles que se desgasten, electrónica totalmente encapsulada y presión máxima de 13,8 bar (200 psi).
    • Sin tramos rectos: mantiene el rendimiento instalado junto a la válvula maestra o cerca de codos.
FAQ

Preguntas frecuentes sobre Caudalímetros ultrasónicos

  • ¿Qué es un caudalímetro ultrasónico y cómo funciona?

    Es un medidor inferencial que usa ondas ultrasónicas para medir la velocidad de un líquido que transmite el sonido y, a partir de ella y del diámetro de la cañería, calcula el caudal. Hay dos tecnologías: tiempo de tránsito (mide el diferencial de tiempo entre las señales enviadas aguas arriba y aguas abajo, proporcional a la velocidad) y Doppler (mide el cambio de frecuencia de las ondas reflejadas por burbujas o partículas en suspensión). En las versiones clamp-on (de pinza), los transductores se montan por fuera de la cañería, sin contacto con el fluido ni partes móviles, por lo que no generan pérdida de carga.

  • ¿Qué diferencia hay entre un caudalímetro ultrasónico de tiempo de tránsito y uno Doppler?

    Cada tecnología se adapta a un tipo de líquido:

    • Tiempo de tránsito: para líquidos limpios o con pocas partículas/burbujas; mide el diferencial de tiempo entre las señales que viajan a favor y en contra del flujo. Es el principio de los Dynasonics® TFX-5000 y TFX-500w.
    • Doppler: para líquidos aireados o con sólidos en suspensión que reflejan el ultrasonido (lodos, aguas residuales); mide el cambio de frecuencia de la onda reflejada. Es el principio del Dynasonics® DFX.
    • El portátil DXN-5P es híbrido: selecciona automáticamente el método óptimo según el líquido.

  • ¿Qué es un caudalímetro clamp-on (de pinza) y qué ventajas ofrece?

    Es un medidor cuyos transductores se sujetan por fuera de la cañería, sin cortarla ni perforarla. Se instala sin detener el proceso (una persona en menos de una hora), no entra en contacto con el líquido —ideal para líquidos cáusticos, aguas residuales sin tratar o agua ultrapura—, no genera pérdida de carga y, al no tener partes móviles, requiere mantenimiento mínimo. Sirve como medición permanente, temporal o para verificar la precisión de otros medidores. Los Dynasonics® TFX-5000, TFX-500w y DFX son clamp-on; el DXN-5P es un clamp-on portátil.

  • ¿Qué líquidos puede medir un caudalímetro ultrasónico?

    Cualquier líquido que transmita el sonido. Los de tiempo de tránsito miden líquidos limpios o con pocas partículas (agua potable, agua de proceso, agua de calefacción/refrigeración); los Doppler miden líquidos aireados o con sólidos en suspensión (aguas residuales, lodos, barros). No miden gases. La elección entre una y otra tecnología depende de la cantidad de sólidos o burbujas del líquido.

  • ¿Qué precisión y rango de medición ofrecen?

    Depende del modelo y la tecnología. En tiempo de tránsito, el Dynasonics® TFX-5000 alcanza ±0,5 % (±0,008 m/s) y el TFX-500w ±1 %, midiendo velocidades de 0,03 a 12 m/s de forma bidireccional; el portátil DXN-5P ±0,5 %. En Doppler, el DFX ofrece ±2 % del fondo de escala (0,05–9 m/s). Cubren diámetros desde DN6 (6 mm) hasta DN3000 (3048 mm) según el modelo. El medidor de energía térmica UHC-120 cumple precisión Clase 2 según EN1434.

  • ¿Qué modelo Dynasonics® conviene según la aplicación?

    Depende del uso:

    • TFX-5000: clamp-on de tiempo de tránsito de alta capacidad (hasta DN1200) con comunicaciones BACnet/Modbus/EtherNet-IP, para HVAC, edificios, proceso y agua.
    • TFX-500w: clamp-on de tiempo de tránsito rentable para agua limpia en cañerías de hasta 10" (250 mm), para distribución de agua y recolección.
    • U500w: medidor de estado sólido encapsulado para submedición residencial y comercial.
    • DXN-5P: portátil híbrido para diagnóstico de caudal, verificación de otros medidores y registro de datos.
    • UHC-120: medidor de energía térmica para facturación de calefacción/refrigeración (EN1434).
    • DFX: Doppler clamp-on para líquidos con sólidos en suspensión o aireados (lodos, aguas residuales).
    • RS-900w: sensor para caudales muy bajos en riego por zonas mixtas.

  • ¿Cómo se integran con el sistema de control?

    Mediante protocolos industriales según el modelo: BACnet MS/TP (certificado BTL), BACnet/IP, EtherNet/IP y Modbus TCP/IP en el TFX-5000; Modbus RTU o BACnet MS/TP sobre RS485 y BEACON/AquaCUE en el TFX-500w; M-Bus o salida de pulsos en el UHC-120; y Bluetooth con la app SoloCUE® en el portátil DXN-5P. Esto permite integrarlos a sistemas SCADA y de gestión de edificios (BMS).

Distribución y soporte de caudalímetros ultrasónicos en Argentina

Los caudalímetros ultrasónicos miden el caudal de líquidos sin partes móviles ni pérdida de carga, mediante ondas ultrasónicas que atraviesan la cañería. La línea Dynasonics® de Badger Meter abarca medidores clamp-on de tiempo de tránsito (TFX-5000, TFX-500w), Doppler (DFX), un portátil híbrido (DXN-5P), un medidor de estado sólido para submedición (U500w), un medidor de energía térmica (UHC-120) y un sensor para riego (RS-900w).

Las versiones de pinza (clamp-on) se instalan sobre la cañería existente sin cortarla ni detener el proceso, con precisiones de hasta ±0,5 % y diámetros de DN6 a DN3000. Se integran a SCADA y a sistemas de gestión de edificios mediante BACnet, Modbus, EtherNet/IP, M-Bus y BEACON/AquaCUE.

GAIA Industrial representa a Badger Meter en Argentina: asesoramos en la selección de la tecnología (tiempo de tránsito o Doppler), el modelo y los transductores según el líquido, el diámetro y la aplicación, con puesta en marcha y soporte técnico local.
