Sensores de fibra óptica

Un sensor de fibra óptica detecta objetos midiendo la luz (normalmente de un LED) que se transmite y se recibe a través de unidades de fibra. Se compone de dos partes: el amplificador —que contiene la fuente de luz y la electrónica de detección— y los cabezales de fibra, que sólo transmiten y reciben la luz. Como el cabezal no lleva componentes electrónicos, estos sensores se usan en espacios reducidos, entornos hostiles o donde otros sensores no pueden instalarse.

Ambos detectan objetos con luz de la misma forma, pero en el sensor de fibra óptica el amplificador y el cabezal están separados y conectados por una unidad de fibra. Al separar la emisión y recepción de la luz del amplificador, ambos se pueden combinar de muchas maneras y detectar en entornos muy diversos. Además, la fibra es delgada y compacta, por lo que se instala en más lugares que un fotoeléctrico convencional.

Según cómo viaja la luz entre el emisor, el objeto y el receptor:

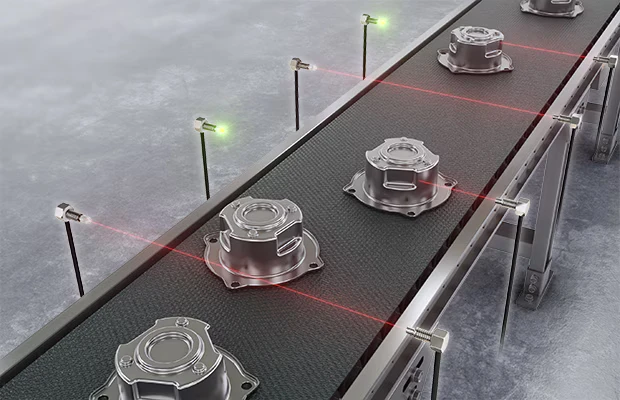

• Barrera (thru-beam): emisor y receptor enfrentados; el objeto se detecta al cortar el haz. Máxima distancia y estabilidad; detecta objetos opacos sin importar reflectancia, color o material.
• Reflectivo (difuso): la luz emitida rebota en el objeto y vuelve al receptor. Fácil de instalar y capaz de detectar incluso objetos pequeños.
• Retro-reflectivo: usa un reflector enfrentado; el objeto se detecta al cortar el haz de ida y vuelta. Poco afectado por el color o el ángulo del objeto.
• Reflectivo definido: emite y recibe la luz en un ángulo fijo, detectando sólo donde se cruzan los ejes ópticos. Útil con supresión de fondo cuando el objeto está cerca.

• Instalación flexible: cabezales compactos para espacios reducidos y cable de fibra muy flexible, fácil de rutear (por ejemplo, en un brazo robótico).
• Alta resistencia ambiental: como la fibra no aloja circuitos eléctricos, tolera temperatura, humedad, vibración, impactos, fluidos y ruido eléctrico.
• Detección de muchos materiales: metal, vidrio, plástico, madera e incluso líquidos, con detección estable también en materiales de baja reflectividad como el caucho o la esponja.
• Respuesta rápida: la luz se emite a alta velocidad y el sensor no tiene partes móviles, lo que reduce los tiempos de operación y respuesta.

Sí. Al detectar objetos pequeños conviene elegir un cabezal de barrera con eje óptico reducido, o usar una ranura (slit) para estrecharlo, de modo de estabilizar la detección manteniendo un área suficiente para captar el objeto. Para objetos que pasan en posiciones variables, cabezales de área como el FU-E40 detectan el paso e ignoran los cambios graduales de luz causados por el polvo o la suciedad.

Sí. Como el cabezal de fibra de la Serie FU no tiene circuito de detección, las unidades de fibra resistentes al calor soportan temperaturas de hasta unos 300 °C (572 °F). Esto permite detectar en hornos y salas de secado sin que el calor afecte la medición.

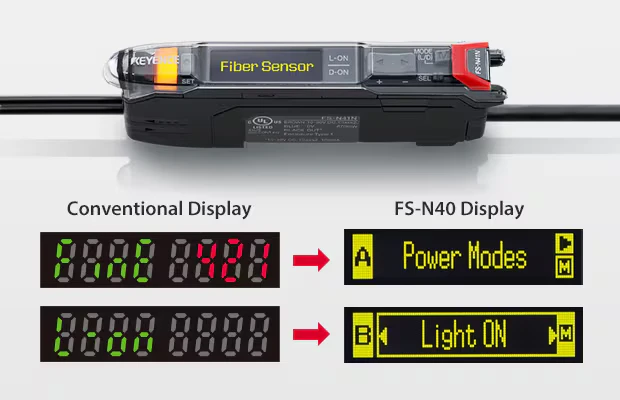

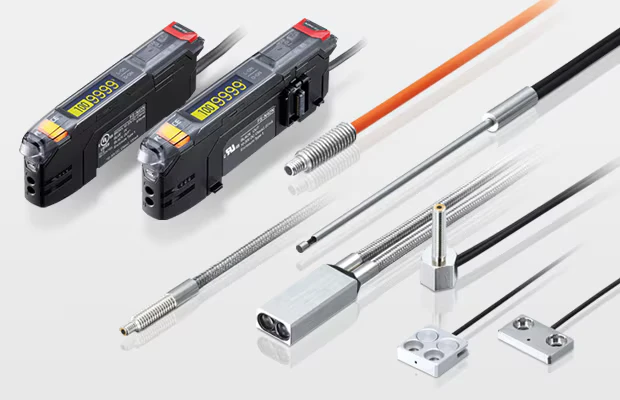

Sí. Se elige el amplificador (FS-N40, FS-N o FS-V30) según la potencia, la pantalla y las salidas necesarias, y el cabezal de la Serie FU según el método de detección, la distancia, el tamaño del objeto y el entorno. Esa combinación es la que da la enorme versatilidad de la fibra óptica. Consultanos y te ayudamos a definirla.

La unidad de fibra de la Serie FU se elige por característica: método de detección (barrera o reflectivo), ángulo del haz, distancia, diámetro del cabezal, resistencia al aceite y a productos químicos, alta flexibilidad para partes móviles o detección de nivel de líquido, entre otras. Hay más de 100 tipos de unidades de fibra; podés recorrerlas por característica en nuestro selector y combinar el cabezal ideal con el amplificador (FS-N40, FS-N o FS-V30).

GAIA Industrial es integrador y distribuidor oficial de los sensores de fibra óptica Keyence en Argentina y Uruguay, con dedicación 100 % a la marca. Acompañamos todo el proyecto: especificación del conjunto amplificador + cabezal según la aplicación, provisión, integración con PLC y sistemas de automatización, y soporte de ingeniería local para la puesta en marcha.

Sí. Además de proveer el sensor, entregamos la solución integrada: especificamos el conjunto amplificador + cabezal, definimos la lógica de proceso (rechazo, parada, conteo o trazabilidad), integramos con PLC y HMI, y nos encargamos del montaje mecánico y eléctrico, la fabricación de tableros y soportes, la puesta en marcha, la capacitación y el soporte posterior.
