Resuelva todas y cada una de las aplicaciones
Unidades de fibra — Serie FU
Seleccioná un sensor de fibra por característica. Más de 100 tipos de unidades de fibra disponibles.
Ver catálogo
Rango amplio
Los tipos de rango amplio son útiles en situaciones tales como cuando la posición de la pieza de trabajo varía y cuando se detecta la presencia de piezas de trabajo que tienen formas complicadas.
Las ventajas de las fibras tipo área y de los tipos de arreglo son diferentes.
FU-A100/A40
Tipo de 100 mm/40 mm
IP67
FU-E40
Tipo de 40 mm
Tipos de área
Distribución uniforme de la intensidad de la luz
La lente incorporada hace posible una distribución uniforme de la intensidad de la luz. El tipo de barrera puede detectar cambios diminutos en la intensidad de la luz, mejor que el tipo de arreglo.
Disponible con hendidura metálica (se vende por separado) (FU-E40)
Es posible detectar piezas de trabajo pequeñas e implementar contramedidas contra la luz envolvente estrechando la anchura de detección y el grosor de la luz transmitida.
En comparación con las etiquetas de hendidura convencionales, es más difícil que esta hendidura se desprenda, pero es más fácil de colocar y quitar.

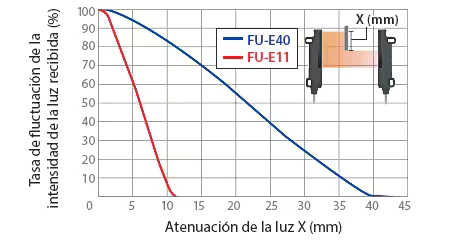

Relación entre la cantidad de luz bloqueada y la cantidad de luz recibida (ejemplo típico)
[Condiciones de medición]
Amplificador: FS-N11N (modo HSP, APC-OFF)
Distancia entre transmisor y receptor: 100 mm
Pieza de trabajo: Objeto opaco
Tipos de arreglo
Fácil alineación del eje óptico
Las fibras del núcleo se han dispuesto en una línea para proporcionar un amplio eje óptico. Este amplio eje óptico facilita la alineación de los ejes ópticos y, por lo tanto, simplifica la configuración.
Alta resistencia ambiental
La carcasa está rellena de resina. Esto evita la intrusión de polvo y neblinas desde el exterior del sensor.

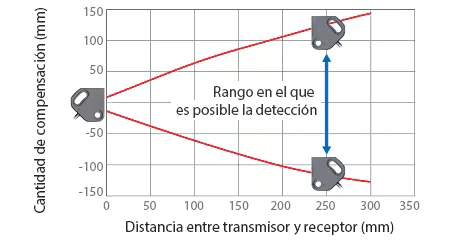

Características del movimiento paralelo del FU-A10 (ejemplo típico)
[Condiciones de medición]
Amplificador: FS-N11N (modo FINE, APC-OFF)
Se configuran los ajustes de sensibilidad máxima y, a continuación, se realiza una medición de la posición en la que es posible la detección con toda la luz bloqueada o toda desbloqueada.
La alineación sencilla del eje óptico permite instalar sensores con la sensibilidad óptima
Los orificios de los tornillos se han cambiado a ranuras, lo que facilita la alineación del eje óptico.
Es posible buscar la posición que da el valor más alto mientras se utiliza un amplificador para comprobar la intensidad de la luz recibida.
FU-A05 (D)/A10 (D)
