Serie LJ-S8000
Inspección 3D en línea con integración sencilla
- Inspección de apariencia, dimensionamiento y detección, todo en un solo dispositivo.
- Línea de siete tipos de cabezales sensores —incluido uno con campo de visión máximo de 640 × 640 mm (25,20″ × 25,20″)— para diversas aplicaciones.
- Rápida captura de imágenes en tan solo 0,2 segundos.
Sensor láser de captura instantánea 3D
Serie LJ-S8000
El LJ-S8000 es el primer sensor del mundo en adoptar un método de detección por barrido motorizado. Su fuente láser y mecanismo de barrido integrados eliminan la necesidad de iluminación externa, lentes, una platina móvil o un encoder, permitiendo no solo inspección (dimensional, de apariencia y de forma) sino también diferenciación con solo instalar el sensor.
Habilita inspecciones 100% en línea ultrarrápidas y de altísima precisión para una gran variedad de objetos y materiales, con tiempos de captura de hasta 0,2 segundos y repetibilidad de 0,3 µm. Su función Imaging Navigation hace que el ajuste sea tan simple como elegir la imagen de mejor calidad, sin conocimientos especializados y reduciendo el tiempo de puesta en marcha.
Chat IA
Características
¡El primer perfilómetro del mundo con mecanismo de escaneo incorporado!
Inspección altamente precisa y estable, sin necesidad de ajustes molestos.
La Serie LJ-S utiliza un diseño único en su clase que escanea las piezas moviendo los componentes internamente, eliminando la necesidad de mover la pieza o el cabezal del sensor. Esto no solo facilita la instalación, sino que además genera una gran profundidad de campo.
- 1Láser azul de alta intensidad: la alta densidad de concentración de luz y el haz de formación de imagen nítida permiten una alta precisión de inspección.
- 2CMOS de alta resolución.
- 3Motor de accionamiento directo sin escobillas: el exclusivo diseño sin escobillas garantiza una durabilidad ultraelevada del motor.
No necesita iluminación, ni movimiento, ni codificadores
No requiere iluminación
No requiere actuadores
No requiere codificador
La configuración simplificada ayuda a mantener la precisión
La precisión final es la suma de la precisión del sensor, de la plataforma y del codificador.
La precisión depende solo del sensor: sin necesidad de preocuparse por la precisión del equipo.

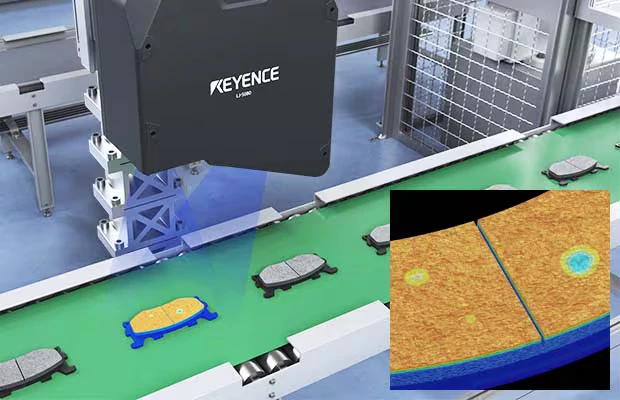

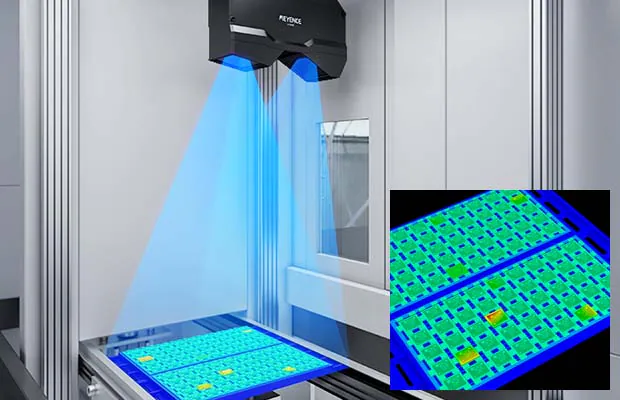

Medición e inspección todo en uno, beneficiosa para innumerables aplicaciones

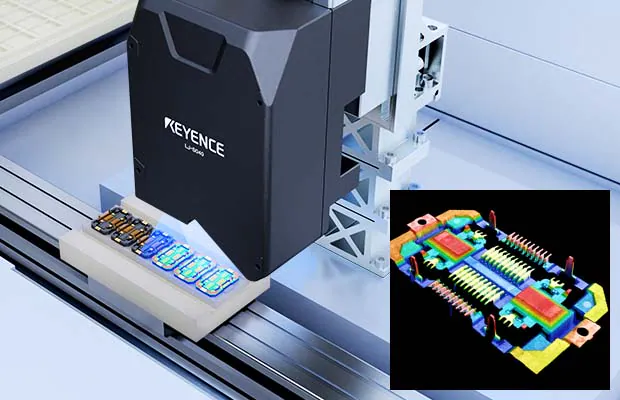

Medición de la coplanaridad de terminales de conexión
Ventajas de la inspección 3D
Mediciones dimensionales en 3D:
A diferencia de las cámaras de visión convencionales, que solo tienen en cuenta la información en escala de grises, el perfilado en 3D también tiene en cuenta la información de altura, lo que permite obtener resultados altamente estables. Se encuentra disponible una amplia variedad de herramientas de medición, incluidas mediciones de altura, planicidad, posición, anchura, área, volumen, ángulo y GD&T.
Inspección de apariencia 3D / identificación / diferenciación:

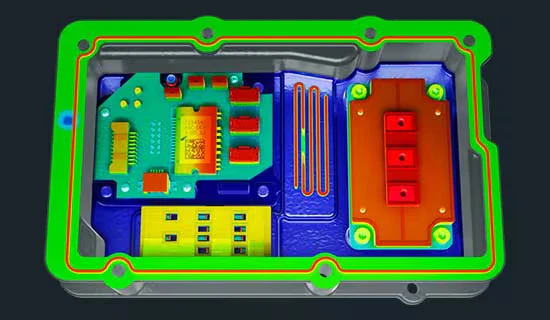

Las «imágenes basadas en la altura», que utilizan cambios de color para mostrar las diferencias de altura, facilitan la detección de superficies irregulares y otras condiciones, sin importar los marcados, patrones u otras características de la superficie del objeto. Al mismo tiempo se capturan imágenes en escala de grises, lo que permite una estabilidad y un uso aún mayores en una amplia gama de aplicaciones.
Llevando la inspección visual en línea a la siguiente dimensión

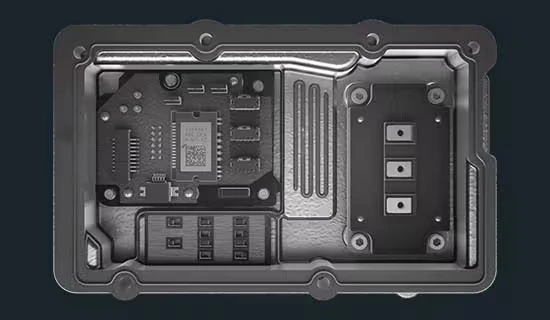

- Sin mediciones de altura o profundidad.
- Los resultados se ven afectados por el enfoque y los patrones de fondo.
- Inspección inestable cuando hay variaciones sutiles en el sombreado.
- Es posible realizar mediciones de ancho, altura, área y volumen.
- Los resultados no se ven afectados por el enfoque o los patrones de fondo.
- Inspección estable de superficies irregulares de colores similares.
Seleccione entre una línea de modelos diseñada para satisfacer todos los requisitos de la aplicación
LJ-S015
Repetibilidad eje Z (altura): 0,3 µm
LJ-S025
Repetibilidad eje Z (altura): 0,4 µm
LJ-S040
Repetibilidad eje Z (altura): 0,5 µm
LJ-S080
Repetibilidad eje Z (altura): 1 µm
LJ-S160
Repetibilidad eje Z (altura): 3 µm

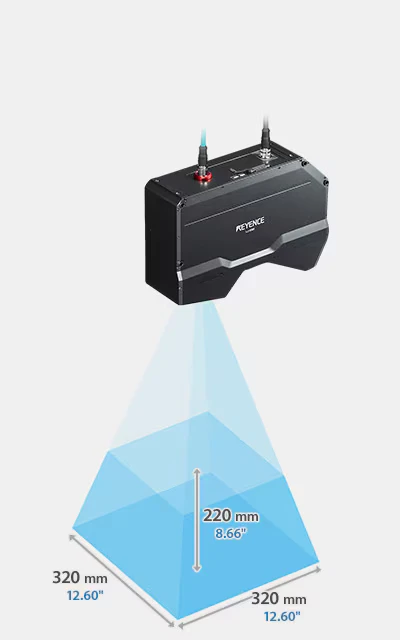

LJ-S320
Repetibilidad eje Z (altura): 5 µm

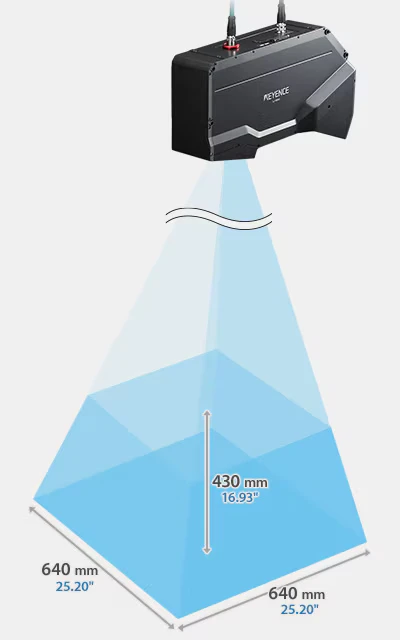

LJ-S640
Repetibilidad eje Z (altura): 10 µm
