Serie LJ-X8000
Mida cualquier objeto con alta precisión
¡Nuevo sensor de alta precisión con un amplio rango de medición!
- Precisión ultra alta.
- Compatible con todos los materiales.
- Configuración en 3 sencillos pasos.
Perfilómetro láser 2D/3D
Serie LJ-X8000
Realizá medición e inspección 2D/3D en línea con la Serie LJ-X8000, nuestra línea de perfilómetros láser más versátil: 3200 puntos por perfil que permiten medir con precisión cualquier forma o material y generar imágenes de alta resolución.
Es compatible con cuatro opciones de controlador para alinear la capacidad del sistema con cada aplicación. El ancho de línea láser supera los 720 mm (28″) y se pueden combinar varias unidades para escanear objetos más grandes. La programación se completa en tres pasos simples, haciendo accesible la medición 3D en línea para usuarios de cualquier nivel.
Chat IA
Características
3 modelos nuevos
Alta precisión en un campo de visión más amplio.
LJ-X8030
LJ-X8070
LJ-X8100
Alta precisión incluso en superficies con ruido
Es propenso a generarse ruido en piezas de trabajo con superficies brillantes e irregulares, como las que se encuentran inmediatamente después de ser soldadas.
El nuevo cabezal logra una alta precisión al mejorar el rendimiento fundamental de la triangulación con un diseño óptico rediseñado.
Permite una inspección de alta precisión incluso en objetos propensos al ruido inmediatamente después de la soldadura.

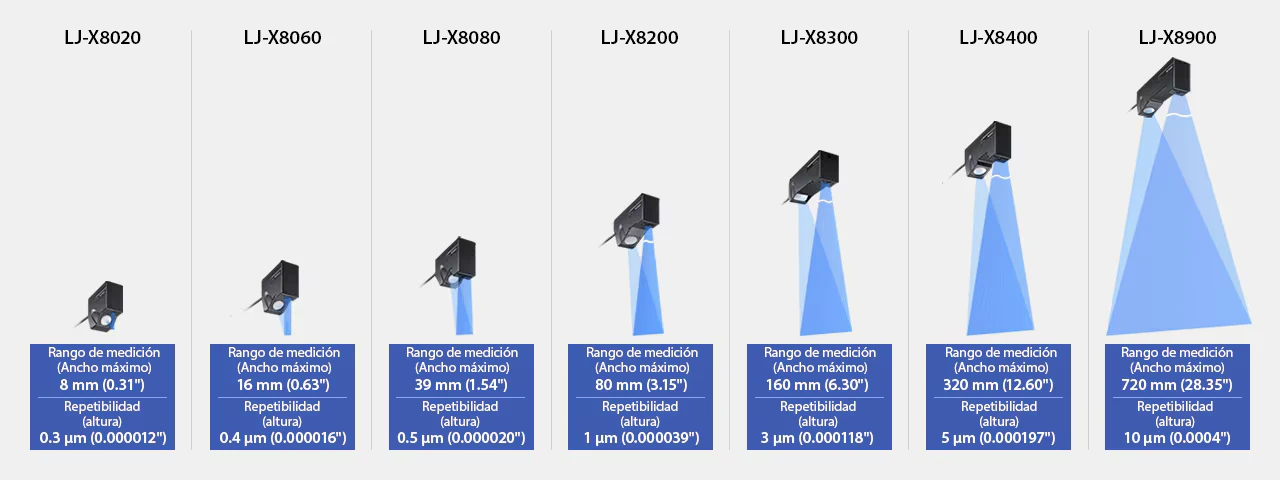

Elija entre una gama de modelos diseñados para satisfacer los requisitos de cualquier aplicación
La Serie LJ-X8000 ofrece una amplia gama de sensores para apoyar el control de calidad y la mejora de procesos en cualquier industria.
Aplicaciones
Medición dimensional de bisagras
Inspección de soldadura de la cubierta superior de baterías de iones de litio
Inspección de apilamiento y saliente de CI
Inspección de defectos en poleas
Inspección de forma/perfil de llantas
Inspección de defectos en galletas
Inspección de dispensado/recubrimiento
Inspección de espesor/planitud de láminas de metal
Llevando la inspección visual en línea a la siguiente dimensión

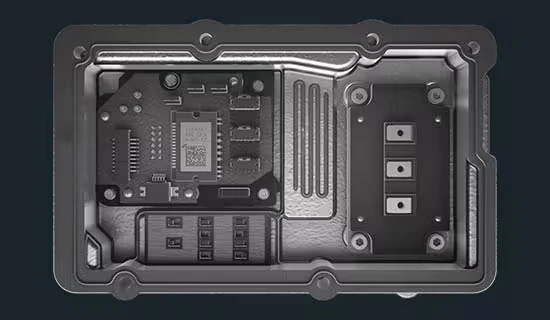

- Sin medición de altura ni profundidad.
- Los resultados se ven afectados por el color y el patrón.
- Inspección inestable con variaciones sutiles en las sombras.

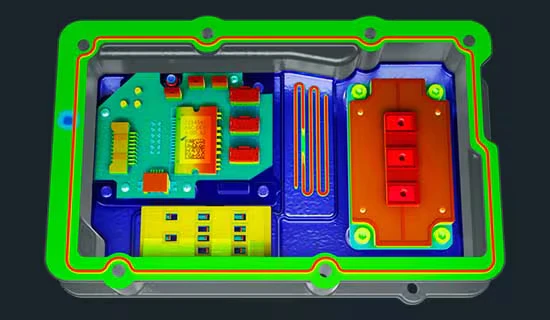

- Medición de ancho, altura, área y volumen.
- Resultados que no se ven afectados por el color y el patrón.
- Inspección estable de superficies irregulares de colores similares.
Ventajas de la inspección 3D
| Inspección de dimensiones | |
|---|---|
| Altura | Profundidad |
| Diferencia de altura | Ancho |
| Grosor | Planicidad |
| Ángulo | |
| Inspección de apariencia | |
|---|---|
| Volumen | Rebabas |
| Abolladuras | Partículas extrañas |
| Grietas | Astilladuras |
| Deformación | Superficies irregulares |
| Inspección de forma | |
|---|---|
| Detección de presencia | Detección de orientación |
| Ensamblaje incorrecto | Alabeo |
| Huecos | Conteo |
| OCR | |
Mejore la fiabilidad con 4 veces más resolución
Capturar la forma real de un objeto es fundamental para realizar inspecciones confiables. Con 3200 puntos por perfil, la Serie LJ-X8000 captura la forma del objeto en alta resolución, lo que permite realizar mediciones precisas en línea.

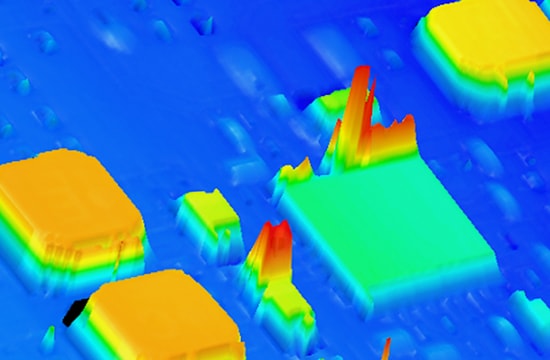

- Burdo
- Irregular
- Dependiente de la superficie

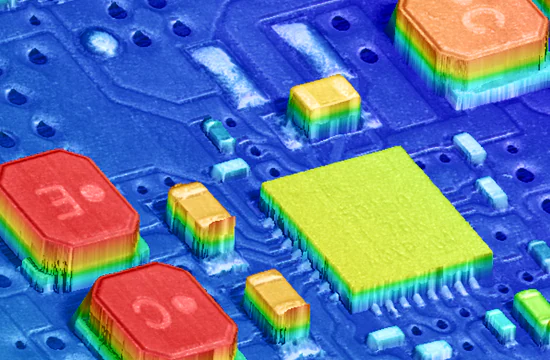

- Detallado
- Consistente
- Estable en cualquier superficie

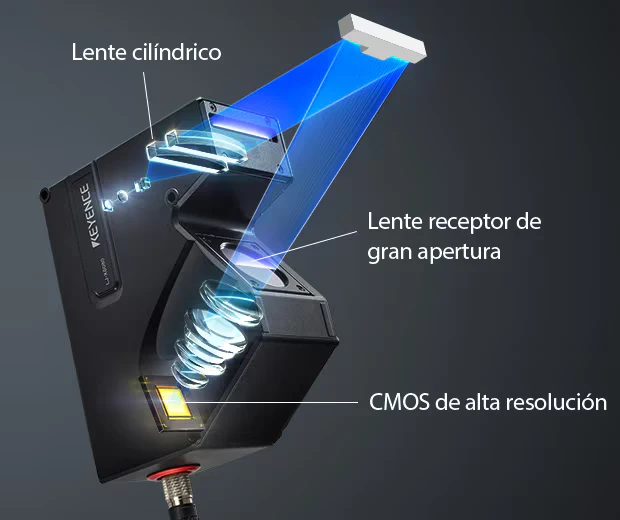

Maximización de la resolución y la detección de objetos
Para mejorar la resolución del sensor, es necesario aumentar el número de píxeles en el CMOS. Esto se puede lograr haciendo que cada píxel sea más pequeño; sin embargo, los píxeles más pequeños pueden dar como resultado luz insuficiente para crear un perfil preciso de algunos objetos. Para la Serie LJ-X8000, hemos implementado una nueva tecnología para crear un perfilómetro láser capaz de realizar mediciones de alta resolución en cualquier objeto.
Función de alineación de perfiles
Al crear una imagen 3D, las posiciones del perfil 2D se ajustan en las direcciones X, Z y θ. Esto elimina los efectos de la vibración y la excentricidad, así como los dobleces y la curvatura del objeto, creando una imagen adecuada para las inspecciones.

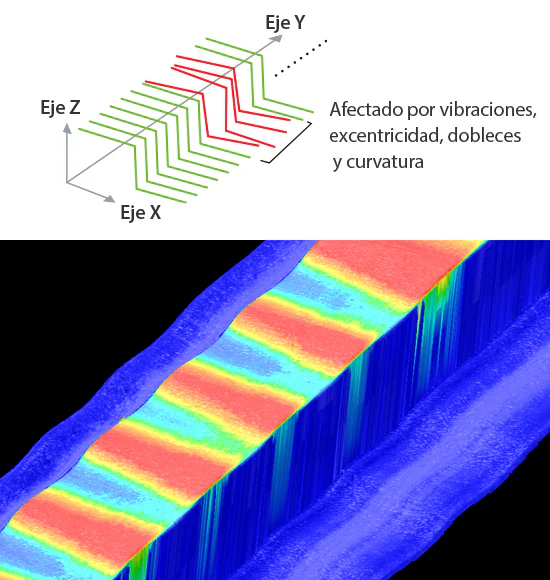

Sin alineación de perfil
Sin la alineación del perfil, la imagen del objeto se distorsiona debido a las vibraciones, lo que hace imposible realizar una inspección precisa.

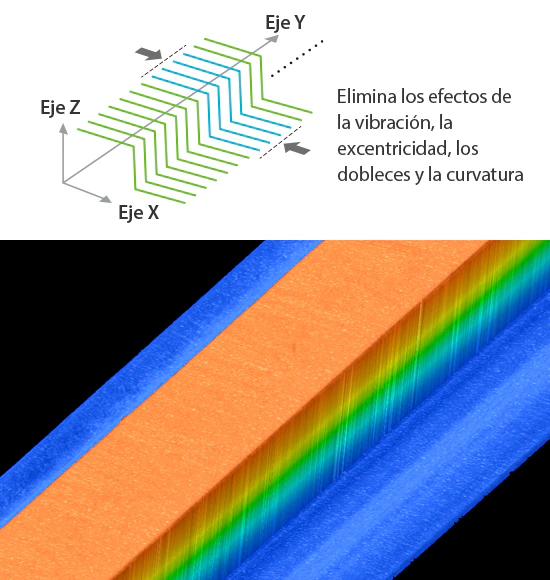

Con alineación de perfil
La alineación del perfil permite crear una imagen 3D óptima. De este modo se consiguen inspecciones en línea estables para detectar abolladuras, despostillados y otros defectos.
