Perfilómetro láser / Sensor láser de captura instantánea 3D

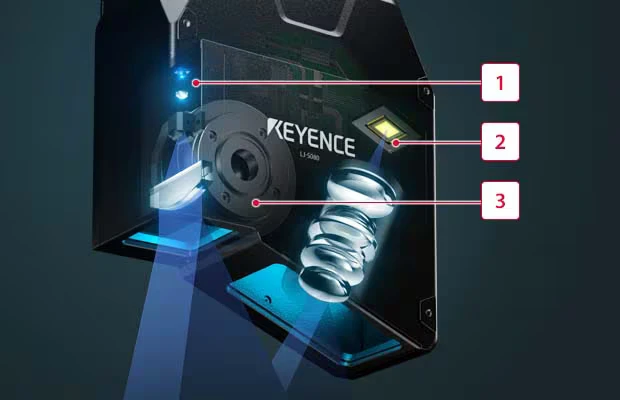

Un perfilómetro láser es un sensor de desplazamiento láser que capta datos de altura a lo largo de toda una línea láser, en lugar de en un único punto. Mediante triangulación láser proyecta una banda de luz sobre el objeto y un CMOS 2D recibe la luz reflejada para determinar la altura en numerosos puntos del perfil, sin contacto. A partir de ese perfil 2D se miden altura, diferencia de altura, ancho, ángulo y más; al componer los perfiles durante un barrido se reconstruye una representación 3D de alta definición para medición e inspección tridimensional.

El perfilómetro 2D escanea la altura a lo largo de una línea láser y rinde muy bien en inspecciones rápidas en línea de piezas en movimiento: ancho, altura y diferencia de altura. El 3D reconstruye la forma completa de la superficie sumando movimiento (barrido) o captura instantánea (snapshot), y se prefiere para inspecciones complejas con contornos, ángulos o volumen.

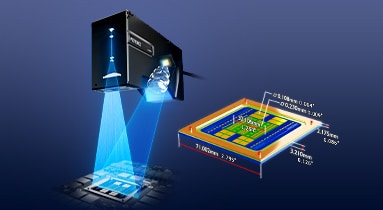

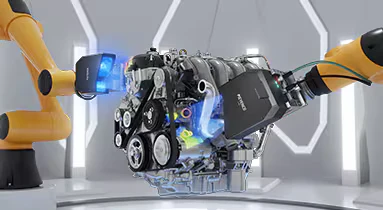

En la línea LJ, el LJ-X8000 realiza medición e inspección 2D/3D en línea, el LJ-V7000 prioriza la alta velocidad (muestreo de hasta 64 kHz) y el LJ-S8000 captura una imagen 3D instantánea de objetos estáticos sin necesidad de movimiento, platina ni encoder. El LJ-G5000 cubre mediciones 2D simples.

Una cámara capta una imagen 2D y depende de la iluminación ambiente; el perfilómetro láser emite su propia luz y mide datos de altura, entregando la forma y la dimensión reales del objeto, típicamente como nube de puntos o modelo de superficie.

Por eso el perfilómetro mide alturas sin iluminación externa y sin verse afectado por el color, el patrón o el brillo del objeto, mientras que una cámara no mide altura. Los sistemas de visión destacan en reconocimiento de color y patrón sobre piezas estáticas; el perfilómetro 3D aporta resolución de profundidad y mayor velocidad de adquisición, aunque requiere movimiento para el barrido.

Resuelven medición e inspección dimensional sin contacto a velocidad de línea, con detección de piezas o procesos defectuosos en tiempo real. Las aplicaciones más comunes son:

• Altura y diferencia de altura, con corrección de inclinación del objeto
• Ancho (por ejemplo, de elastómeros, láminas y film)
• Ángulo (forma del bisel para soldadura automática)
• Planitud y alabeo (warpage)
• Perfil 2D y perfil/forma 3D
• Inspección 3D y detección de defectos superficiales

Se usan para control de calidad e inspección 100% en línea en sectores donde importa la exactitud dimensional sin contacto:

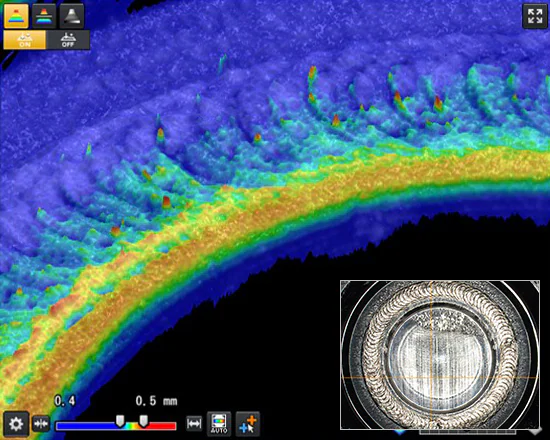

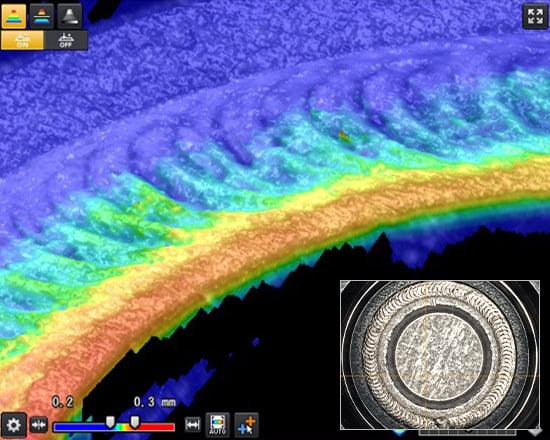

• Automotriz: perfil 3D de selladores y adhesivos recién aplicados, inspección de cordones de soldadura
• Componentes electrónicos: alabeo de PCB, pasta de soldadura, coplanaridad de pines, sellos y juntas tóricas
• Semiconductores: perfil de borde y posición de notch en obleas
• Alimentos y bebidas, caucho, película y lámina: medición de materiales delicados o sin contraste

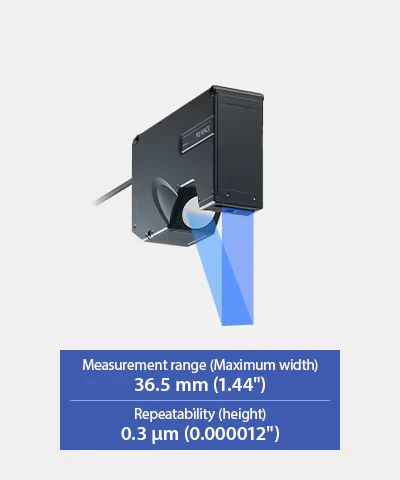

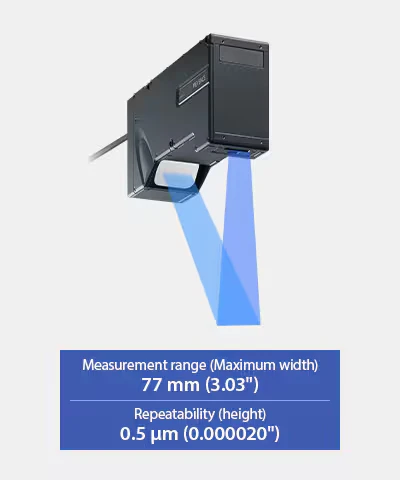

Combinan alta resolución, alta velocidad y un setup simple. El LJ-X8000 alcanza 3200 puntos por perfil sobre el eje X, capturando detalles mínimos en X y Z; el LJ-V7000 ofrece muestreo de hasta 64 kHz para ciclos más cortos. Ambos usan láser azul, que da mediciones estables sin verse afectado por el material, el color o la temperatura del objeto.

Una sola cabeza del LJ-X8000 mide hasta 720 mm (28″) de ancho y pueden combinarse varias para objetos más grandes —láminas y films— sin reajustar la posición ante cambios de espesor o color. Además, los datos de perfil pueden integrarse a sistemas y librerías de visión existentes.
