Medición de metal y acero
Convertir el mineral de hierro en piezas de acero utilizables de forma eficiente exige precisión en cada etapa. Los sensores Keyence dan soluciones de medición e inspección para todas las facetas de la industria del acero —del metal al rojo al laminado en frío y el conformado—. La industria tiene muchas sub-ramas con requisitos distintos: las acerías necesitan regulación de temperatura confiable, los trenes de laminación se apoyan en sensores infrarrojos y de desplazamiento láser, y las fábricas de componentes en sensores ultrasónicos. Abajo podés recorrer los montajes más habituales y el producto recomendado para cada uno.
Elegí tu caso
¿Por qué es clave la precisión en metal y acero?
Medir la temperatura es una parte crucial del procesamiento del metal y el acero, porque sus cambios afectan las propiedades mecánicas del material. La industria se apoya también en otras mediciones —largo, peso, deflexión, espesor y ancho—, todas las cuales impactan en las propiedades del material y la calidad del producto final.
Posición de junta previa a la soldadura
Seguir la posición y la altura de cada borde antes de soldar ayuda a minimizar defectos que perjudicarían el desempeño de la soldadura.
Inspección del cordón de soldadura
Detectá defectos de soldadura —poros, fusión (melting) o salpicaduras (spatter)— con inspección 2D o 3D usando perfilómetros láser. El LJ-X8000 no se ve afectado por el color de la soldadura, así que inspecciona cualquier cordón de forma confiable.
Diámetro exterior de tubos de acero
Inspeccioná el diámetro exterior o la ovalidad de tubos con micrómetros ópticos de uno o varios ejes. El diseño de LED estático del micrómetro mantiene la alta precisión durante toda su vida útil con mínimo mantenimiento.
Ancho y forma de slabs al rojo
Los slabs al rojo vivo se pueden medir durante el proceso para minimizar el retrabajo. El largo alcance permite colocar el sensor hasta a 1 m de la fuente de calor manteniendo mediciones precisas.
Posición del borde tras el laminado en caliente
Detectá de forma estable la posición del borde de planchas de acero al rojo usando un perfilómetro láser azul. Detectá defectos fácil sin tocar la lámina.
Dimensiones de eje con corte en H (H-cut)
Se puede medir si el corte en H (H-cut) está alineado con el eje del árbol. Se mide la distancia a la superficie del eje cuando el H-cut queda en su punto más chico arriba y abajo, y la diferencia entre ambas mediciones da la alineación con el eje.

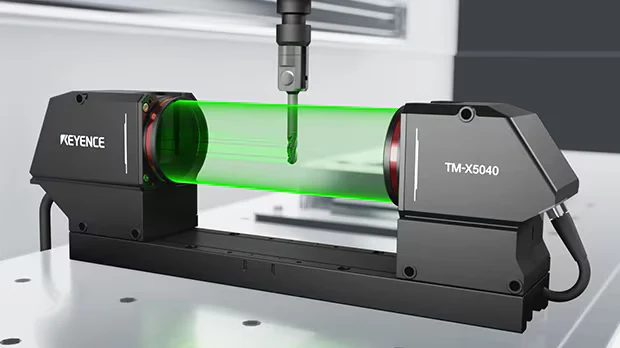

Diámetro exterior y de punta de fresas de bola
La función de composición de imagen combina varias imágenes proyectadas en una sola. Sobre esa imagen se inspeccionan el diámetro exterior, el diámetro de la punta, el largo de la herramienta o las virutas (chip).
Inspección en el proceso del acero
En cada etapa hacen falta mediciones precisas. Al clasificar los terrones de mineral, se calcula el volumen de cada uno con medición 3D del perfil para separarlos y procesarlos mejor. Durante el laminado y el conformado, los perfilómetros LJ-X8000 miden el ancho y el alabeo (warpage) del slab y la planitud de la pieza; también el diámetro exterior de tubos, incluso al rojo, con camisa de agua (water jacket).
Cuando el acero laminado en frío se transforma en perfiles y vigas, los perfilómetros láser 2D/3D (LJ-X8000) miden las dimensiones físicas para asegurar las propiedades y el cumplimiento de estándares. También se inspecciona la integridad estructural de los componentes: una microfisura puede volverse una fisura enorme cuando la viga soporta toneladas de hormigón, y el LJ-X8000 detecta imperfecciones de superficie hasta el rango de un dígito en µm.
Snapshot 3D para metal y acero (LJ-S8000)
Los sensores 3D Laser Snapshot se usan en el procesamiento y la producción de materiales metálicos: miden e inspeccionan láminas y slabs —dimensiones, planitud y defectos de superficie—. En el laminado, verificar el espesor de la lámina mientras se prensa es clave, y hacerlo con herramientas tradicionales es inseguro, ineficiente y menos preciso.
La Serie LJ-S8000 hace medición 3D de perfil sin contacto, capturando todos los datos del objetivo en la fabricación. Con imágenes a 0,2 s y repetibilidad de 0,3 µm, y su detección por barrido motorizado con iluminación integrada, no necesita iluminación externa, stage móvil ni encoder.
Por qué la precisión es clave en metal y acero
El procesamiento de metales depende de varias mediciones que afectan la calidad final: largo, peso, deflexión, espesor y ancho. La temperatura también es determinante, porque sus variaciones cambian las propiedades mecánicas del material.
Medir con exactitud en cada etapa es lo que sostiene la uniformidad del producto a lo largo de la tirada, en un proceso donde el material cambia de forma continuamente.
Dónde aporta la medición 3D
- Chapas y planchones. medición dimensional y verificación de planitud sobre el material en proceso.
- Laminación. al reducir el lingote a chapa más fina, se verifica el espesor para confirmar la medida; hacerlo con herramientas tradicionales es inseguro, lento y menos exacto.
- Integridad de componentes. los perfilómetros detectan microfisuras que, bajo carga, se convierten en fisuras mayores; encontrarlas en fabricación evita la falla en servicio.
¿Necesitás asesoramiento para tu aplicación?
Te ayudamos a seleccionar el sensor de medición adecuado para tu proceso.
Contactar especialistaPreguntas frecuentes sobre medición de metal y acero
¿Por qué es tan importante la medición de precisión en metal y acero?
Porque la temperatura y las dimensiones —largo, peso, espesor, ancho, deflexión— afectan las propiedades mecánicas y la calidad del producto. Medir en cada etapa asegura las propiedades mecánicas deseadas y el cumplimiento de los estándares.
¿Se puede medir el acero al rojo vivo?
Sí. Los sensores de desplazamiento láser de largo alcance (LK-G5000) miden slabs al rojo hasta a ~1 m de la fuente de calor, y los perfilómetros láser azul (LJ-X8000) detectan el borde de planchas al rojo, todo sin contacto.
¿Qué sensor conviene según la aplicación?
Los perfilómetros láser 2D/3D (LJ-X8000) para junta y cordón de soldadura, borde tras laminado y defectos de superficie; los micrómetros ópticos (LS-9000) para el diámetro exterior de tubos; los sistemas telecéntricos (TM-X5000) para ejes H-cut y fresas; y los sensores de largo alcance (LK-G5000) para slabs al rojo.
